5 Achse CNC Bridge Saw Stone Plattenschneidemaschine

Produkteinführung

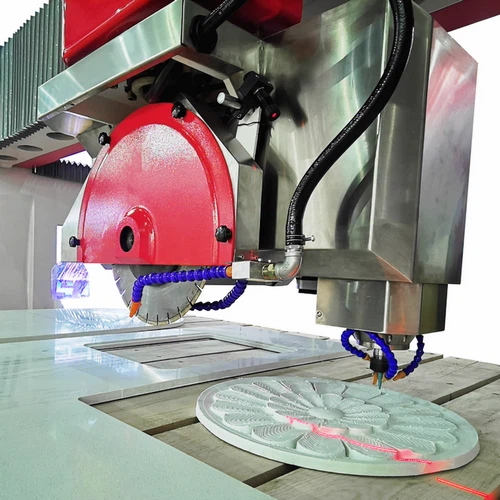

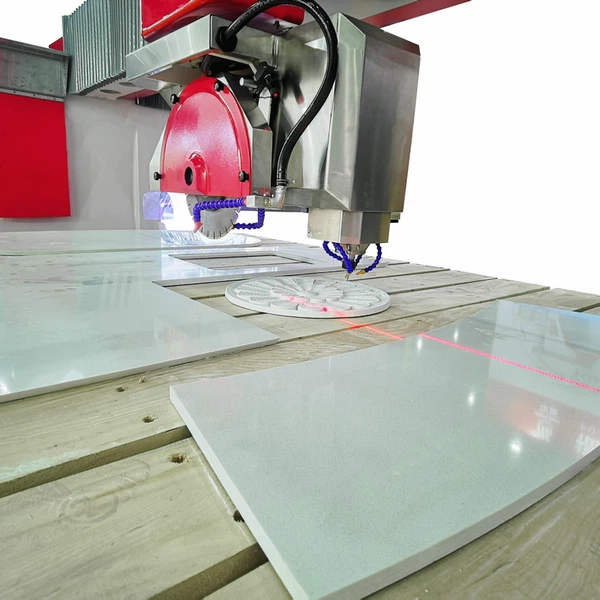

5 Achse Mono-Block CNC Steinschneidemaschine HKNC -500

HKNC -500+mit einer kontrollierten Interpolation von 5 Achsen ist ein multifunktionalCNC -Steinschneid-, Formen- und GravurmaschineErstellt mit den Bedürfnissen von Workshops und kombiniert Einfachheit mit maximaler Vielseitigkeit für ein Mindestbudget für Investition. Es wird im Volksmund zum Schneiden von Platten und Blöcken von natürlichen und synthetischen Steinen und Keramik verwendet.

Funktionen:
* Machen Sie vertikale, geneigte und horizontale Schnitt mit Scheibenklinge
* Schneiden Sie Kurven mit Konturschnitt
* Maschine mit dem Kernwerkzeug wie Bohrer, Endmühle und Ausgrabungsrad
* Inkrementelle Routing für das Schneiden von Spülen, Profilerstellung und Gravur

Passen Sie diese Funktionen mit italienischem ESA -CNC -System, digitalen Servomotoren und CAD -Cam -Zeichnungssoftware an, um alle Arten von Schnitten problemlos vorzunehmen. HKNC -500 kann auch mit einem Vakuummanipulator für die automatische Bewegung von Platten ausgestattet werden, um die Verwendung der Werkstücks während des Schneidvorgangs zu optimieren.

Plattenbildaufnahme:

Die Anwendung ermöglicht es, das Slab -Foto zu erwerben und zu verarbeiten, indem die Linsenverzerrung korrigiert und korrigiert wird. Durch das erworbene Bild können die Formen auf der Platte angeordnet werden, wodurch materielle Unvollkommenheiten vermieden werden und gleichzeitig die Nerven identifiziert werden, die bearbeitet werden müssen. Es ist auch möglich, die Plattenkante geometrisch zu qualifizieren.



Zeichnen und Design:



Es ist möglich, die zu bearbeitenden Formen zu definieren: mit 2D-CAD-Tools/durch Importieren einer DXF/DWG

Die gefertigten Formen werden in einer detaillierten Liste gruppiert.

Formen Positionierung:

Die Formen können sowohl mit manueller als auch automatischer Verschachtung auf der Platte angeordnet werden.

Die verschachtelten Formen werden aus der aktiven aufgeführten Liste geladen.

Maschinen

Sobald die Formen auf der Platte angeordnet sind, kann die Schneidsequenz optimiert werden. In dieser Phase werden die überlappenden Schnitte entfernt, die kollidierenden Schnitte werden beschnitten, die unvollständigen mit einer Ruhebearbeitung abgeschlossen, und die Schneidreihenfolge ist optimiert, um die Kopfdrehungen zu minimieren, und die schnelle zurückgelegte Entfernung.

Stützte Maschinen: Lineare Schnitte, gekrümmte Schnitte, geneigte Schnitte, Kerbe, Stabding, V-Groove.

Unterstützte Schnitttechnologien: Festplatte, Wasserstrahl, Fräsen und Schnittriss.

Automatische Ruhebearbeitung, um die Schnitte mit einem Schnitt-/Mühle-Werkzeug oder einem Wasserstrahlkopf abzuschließen.

Bewegung und Handhabung der Plattenstücke durch den Manipulator der Saugnäpfe, um die Schnitte abzuschließen und die erhaltenen Werkstücke zu laden/zu entladen.

Material- und virtuelle Maschinensimulation zur sofortigen Überprüfung der Schneidsequenz.

Softwarefunktionen

Plattenschneidebereich

CAD 2D -Werkzeuge

Handbuch/automatische Nistung

Berechnung optimierter Flugbahnen für das Scheibenabschneiden

Automatische Ruhebearbeitung, um die Schnitte mit einem Schnitt-/Mühlen-Werkzeug oder einem Wasserstrahlwerkzeug abzuschließen

Bewegung der Plattenstücke durch den Manipulator der Saugnäpfe Tassen

Erfassung und Korrektur des Plattenbildes durch eine Kamera

Solide Simulation mit Materialentfernung und Kollisionskontrolle

Merkmale:

Details Bilder

01

Steuerungssystem -- CNC

Marke: ESA
Original: Italien
Über das CNC -System der Linie mit Touchscreen für einfache Einstellung und automatische Verarbeitung. Es kann einen komplizierten Bearbeitungsjob einfach, perfekt und hocheffizient machen.

02

Software - Pegasus cad/cam

Marke: Pegasus

Original: Italien

* Einfach zu verwenden -- Sehr benutzerfreundlich, erfordert keine erweiterte Computerkenntnisse.
* Zuverlässige -- Häufige Updates und hochwertige Unterstützung.
* Leistungsstark -- verschiedene Module und Werkzeuge für viele Technologien und Maschinen.

03

Plattenbildaufnahme (optional)

Die Anwendung ermöglicht es, das Slab -Foto zu erwerben und zu verarbeiten, indem die Linsenverzerrung korrigiert und korrigiert wird. Durch das erworbene Bild können die Formen auf der Platte angeordnet werden, wodurch materielle Unvollkommenheiten vermieden werden und gleichzeitig die Nerven identifiziert werden, die bearbeitet werden müssen. Es ist auch möglich, die Plattenkante geometrisch zu qualifizieren.

04

Digital Servomotor

Marke: ESA

Original: Italien

Ein dauerhafter magnetisch bürstenloser Servomotor mit eingegründeten Laufwerken, der zur Erzielung der gesamten digitalen Integration mit den CNCs von ESA entwickelt wurde, erzeugt eine zuverlässige Steuerung für x, y, z und c -Achsen zu einer zuverlässigen Steuerung

05

Elektrospindeln

von hochwertigem, gesteuert durch einen Wechselrichter, der die Einstellung des NR ermöglicht. von Revolutionen von 0 bis 6000 U / min, sodass die Verwendung von Blatt- und Diamantwerkzeugen wie einem Kernbohrer oder Fräser -Cutter gewährt. Die Tooländerung ist von manuellem Typ.

06

Gravurmodul (optional)

* Typ: Elektrische Spindel
* Rotationsgeschwindigkeit: 0-24000 RPM
* Kraft: 5,5 kW

Im Vergleich zur machnischen Spindel ist die rotierende Geschwindigkeit dieser elektrischen Spindel sehr höher. Es macht das Gravieren fein und schneller oder das Schneiden von Kurven, das Schneiden der Ecke, indem er auch viel schneller fällt.

07

Galvanisierung (optional)

Das Galvanisieren kann das Eintauchen von Luft, Wasser und anderen korrosiven Medien in Stahl verhindern, die Korrosionsbeständigkeit der Maschine verbessern, die mechanische Festigkeit verbessern und die Lebensdauer verlängern.

08

Linearanleitung

Marke: Hiwin

Original: Taiwan, China
Berühmte Produkte,hochwertige AusrüstungWird auf Kreuzbeam verwendet und Carling für eine hohe Präzision des Schneidens und der langen Lebensdauer.



Blade -Voreinheit (optional)

Automatisch Messung des Klingendurchmessers und Diamantwerkzeugs

Plattendicke Detektor (optional)

Herkunft: China

System zum automatischen Erkennen der Dicke der Platte.

Gummiplattform (optional)

Wasserdicht und keine Verformung

Schutz der Tür (optional)

Sichere Lichtvorhang wird empfohlen, um arbeitsbedingte Verletzungen zu verhindern.

Elektroschrank

Marken Electric Companets wie ESA, Schneider, Sanch werden angewendet, um eine stabile Leistung zu gewährleisten.

Linearanleitung

Marke: Hiwin
Original: Taiwan, China

Unser Zertifikat





Plattenschneidemaschine

CNC -Steinmaschine

Wasserstrahlmaschine

Platz der Kunden

Unser Service

· Alle unsere Maschine wird vor dem Versand von unserer Qualitätskontrollabteilung voll überprüft und getestet.

· Wartung der Lebenszeittechnologie in kostenlos

· Ersatzteileversorgung in der Garantiezeit und bei Kosten von 12 Monaten frei von unseren Defekten innerhalb von 12 Monaten.

· Kostenloses Training für Installation, Betrieb und Wartung.

· Technischer Support Alle Arbeitstage.

· Englische Version 'Anweisungsbücher', "Betriebshandbuch" wird angeboten.

Verpackung & Laden

1) Alle Teile, die durch wasserdichte PE -Film und/oder Luftblasen verpackt sind.

2) Ersatz- und Zugriffsteile von in Sperrholzkartons gepackten kleinen Größe.

3) Mit Stahlseilen, um in Behälter zu fixieren, sind Anti-Skid für Langstreckenversand geeignet.

Werkstatt

FAQ

F1: Bieten Sie kostenlose Muster an?

A1: Normalerweise bieten wir keine kostenlosen Muster an. Weitere Lösungen werden jedoch auf Anfrage jeweils erörtert.

F2: Können Sie uns das Tragen von Teilen für die Brückenschneidemaschine liefern?

A2: Sicher, es ist unsere Pflicht.

F3: Wie wäre es mit der Lieferzeit nach Zahlung für die Bestellung?

A3: Normalerweise 25-45 Tage. Es hängt von den geordneten Modellen, der Menge und unserer bereits engagierten Produktionsstätte ab.

F4: Welchen Service können Sie anbieten?

A4: Online -Technologieunterstützung, Ingenieure, die in Übersee für den Trainingsbetrieb, das Debuggen und die Wartung von Maschinenanlagen arrangiert wurden.
